37° Flare Flange

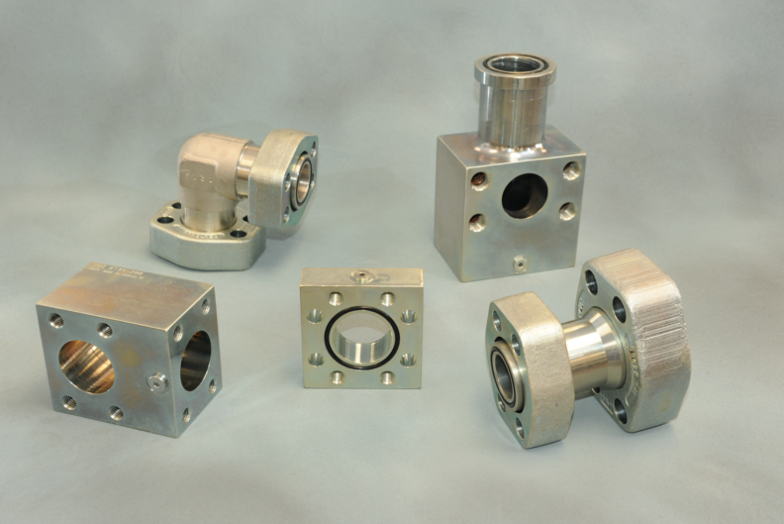

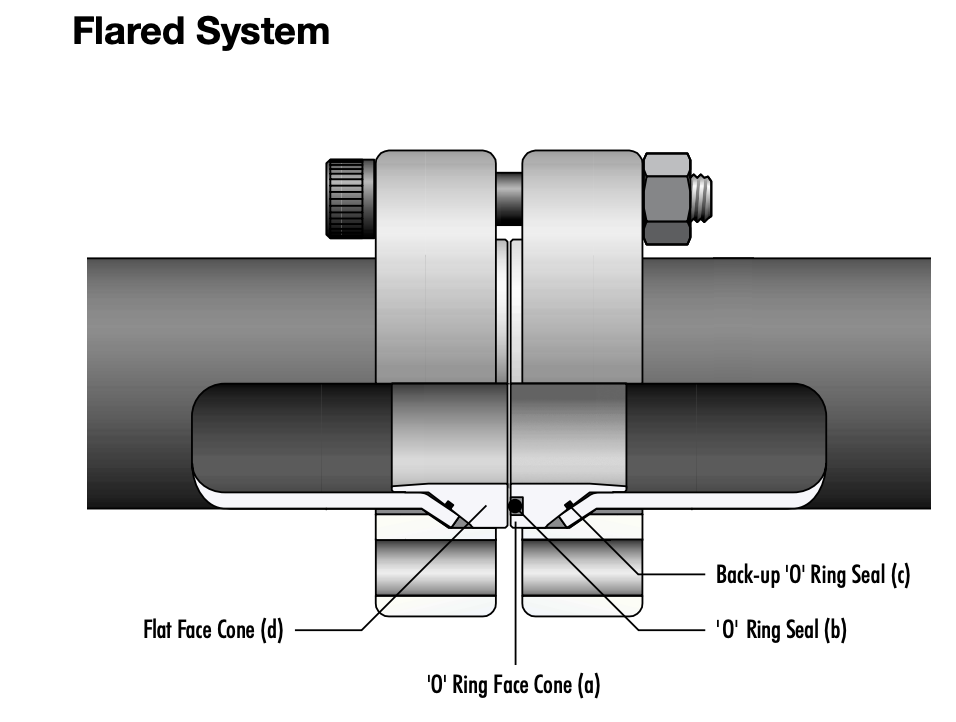

37° Flare Flanş Bağlantı Sistemi, boru uçlarının 37° açıyla açılması ve bu uçlarda flare flanşlar ile konik insertlerin kullanılması esasına dayanır. Her bir birleştirme (union) bağlantısında iki adet konik insert bulunur. Bu insertlerden biri “O-Ring Yüzeyli (O-Ring Face)”, diğeri ise “Düz Yüzeyli (Flat Face)” yapıdadır. Konik insertlerin birbiriyle eşleşmesi ve flanşların birbirine doğru sıkılmasıyla bağlantı oluşturulur. Her iki iç konik parça da yedek O-ringler ile desteklenmiştir.

Standart flare flanşlar ve borular 1/2″ – 10″ çap aralığında sunulmakta olup, ölçüye bağlı olarak 6.000 PSI (420 bar) seviyesine kadar basınca dayanım sağlar. Tube-Mac® standart bağlantı tipleri SAE Code 61 / ISO 6162-1, SAE Code 62 / ISO 6162-2 ve ISO 6164 flanş standartlarına uygundur. Talep edilmesi halinde özel flanş desenleri ve ölçüleri de sağlanabilmektedir.

Hazırlık

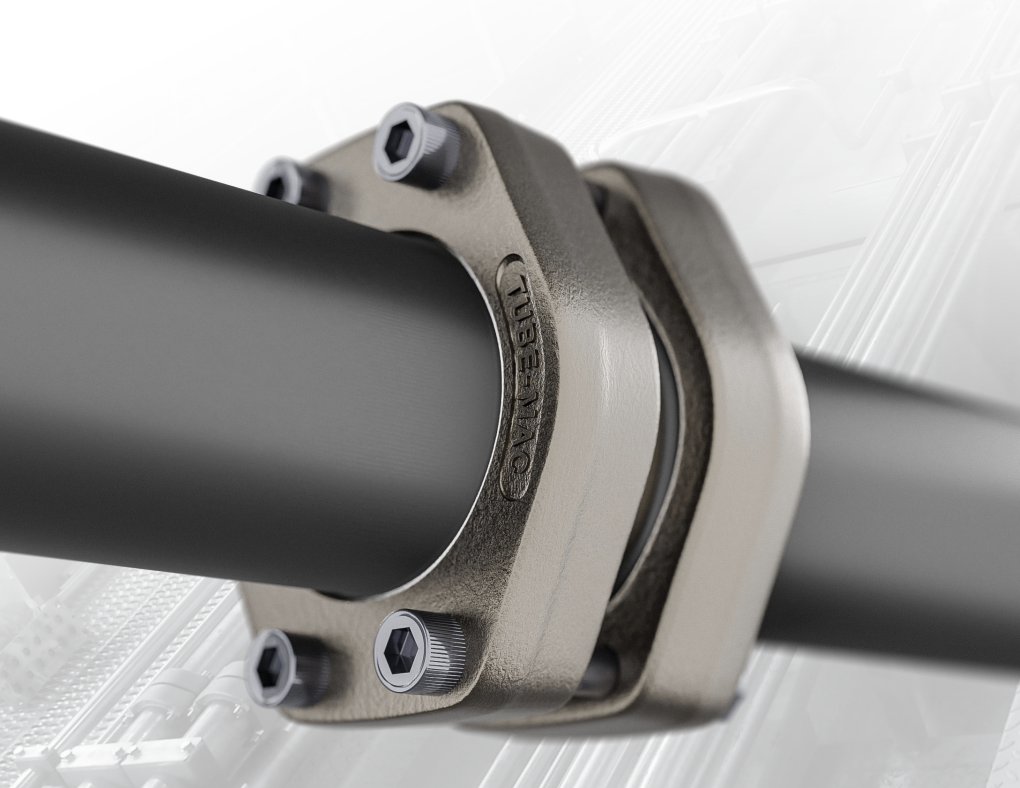

Flanş, boru flanşlama işleminden önce boru üzerine geçirilir. Boru ucu 37° açıyla flare edildikten sonra konik parça (cone) boru içerisine yerleştirilir. Flanşların cıvatalarla birbirine bağlanması sırasında, flare edilmiş boru uçları ile konik parçalar birbirine doğru çekilerek temas ettirilir. Bağlantının güvenli ve sızdırmaz olması için cıvataların doğru tork değerlerinde sıkılması gerekmektedir.

Avantajlar

• Kaynaklı flanşların aksine, Tube-Mac® flare flanşlar boru üzerinde serbestçe dönebilir; bu sayede cıvata deliklerinin hizalanması son derece kolaydır.

• Flare işlemi ve montaj süresi, kaynaklı bağlantılarda saatler sürerken, Tube-Mac® flare flanş sisteminde dakikalar içinde tamamlanabilir.

• Kaynaksız flare flanş teknolojisi, temiz bir montaj sağlar ve borulama sistemine herhangi bir kontaminasyonun girmesini önler.

• Flare flanş sistemi, boruların hızlı ve temiz şekilde bağlanmasını sağlar; bu da devreye alma ve yağ flushing sürelerini önemli ölçüde azaltır.

• Kaynaksız ve sızdırmaz flanş bağlantısı, kaynaklı borulama sistemlerine kıyasla toplam kurulum maliyetini ciddi oranda düşürür.

Uygulama Alanları

• Hidrolik sistemler

• Gres sistemleri

• Yağlama sistemleri

• Endüstriyel yağlar

• Su hatları

• Azot

• Hava

• Diğer gazlar ve akışkan ortamlar

Sertifikasyonlar

• ABS (American Bureau of Shipping)

• DNV (Det Norske Veritas)

• Lloyd’s Register

• CCS (China Classification Society)

Standartlara Uygunluk

• ASME B31.1

• ASME B31.3

TMS olarak, flanş sistemlerinizin kaynaksız, yüksek kaliteli, uzun ömürlü, sorunsuz ve güvenilir çalışmasını sağlıyoruz. Projelerinize en uygun kalitedeki kaynaksız flanş çözümleri için bizimle iletişime geçin.

37° Flare Flanş Bağlantı Sistemini daha detaylı incelemek için buraya tıklayınız.
