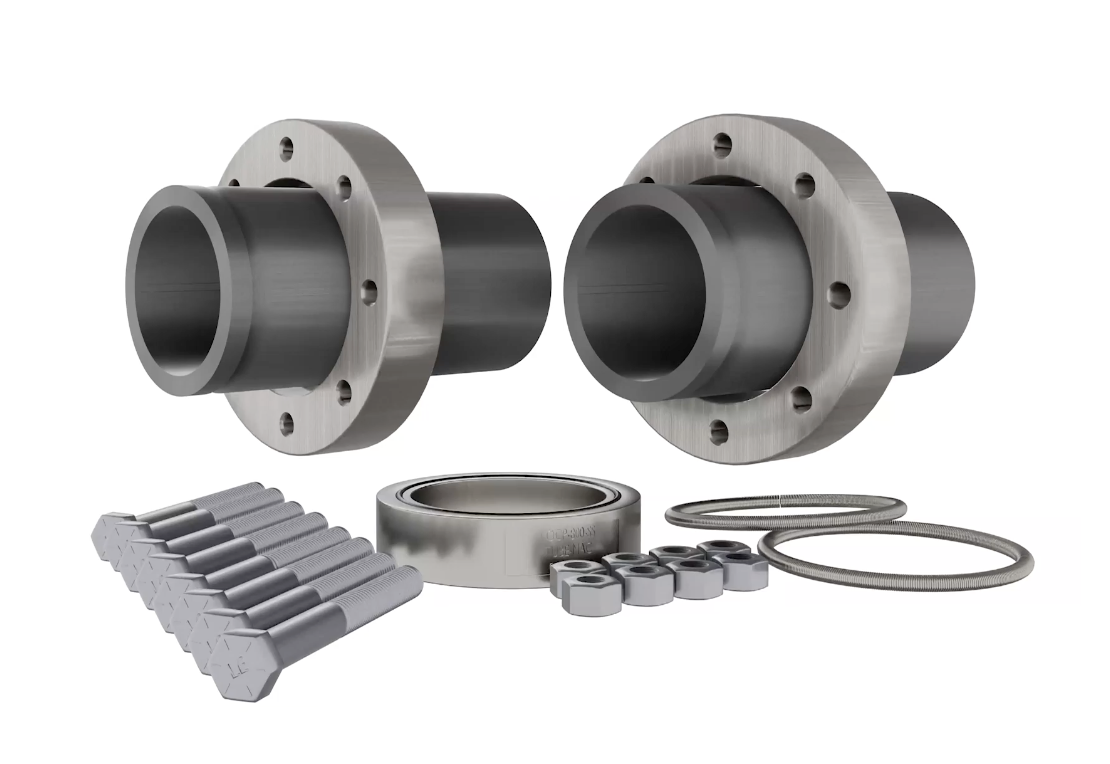

Retain ring (kilitleme halkası) konfigürasyonu, kalın cidarlı boru kullanımı esasına dayanır ve boru ucunda işlenmiş düz (butt end) yüzey ile birlikte dış çap üzerinde halka şeklinde bir kanal (annular groove) bulunur. İşleme işlemi tamamlandıktan sonra flanş boru üzerine geçirilir ve retain ring (spiral sarımlı paslanmaz çelik yay ile bir arada tutulan, segmentli paslanmaz çelik halkadan oluşur) borunun dış çapı üzerinden geçirilerek bu kanala oturtulur.
Flanşların cıvatalarla birbirine bağlanmasıyla, flanşlar retain ringlere doğru çekilir ve O-ring sızdırmazlık tutucu, bağlantı içerisinde sabitlenmiş (captive) şekilde kalır. Retain ring flanşlar ile kullanım için 1 1/2″ – 10″ boru çapları mevcuttur. Sunulan standart bağlantı tipleri; SAE ve ISO 4 cıvatalı flanşlar ile Tube-Mac® Industries’e ait 8 cıvatalı özel (proprietary) flanşlar ile uyumludur. Talep edilmesi halinde farklı flanş desenleri de sağlanabilmektedir.
TMS olarak, flanş sistemlerinizin kaynaksız, yüksek kaliteli, uzun ömürlü, sorunsuz ve güvenilir çalışmasını sağlıyoruz. Projelerinize en uygun kalitedeki kaynaksız flanş çözümleri için bizimle iletişime geçin.
Retain Ring Flange sistemini daha detaylı incelemek için buraya tıklayınız.
